ダイキン お掃除機能付きエアコン分解クリーニング

Before

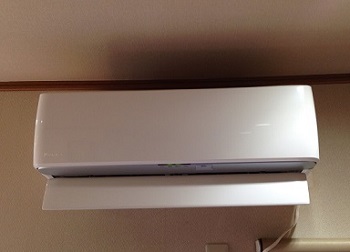

写真はダイキンのお掃除機能付きエアコンです。2010年製で、丸3年のご使用だそうです。京都市中京区のM様にご協力頂き撮影しました。

Before
前面パネルを開けるとフィルターとホコリを溜めておくダストボックスがあります。ダストボックスはオレンジ色のツマミ４箇所をスライドさせれば簡単に取り外せます。

Before

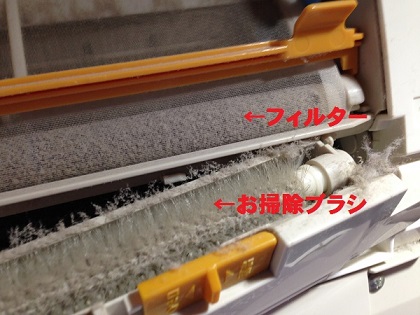

先ずダストボックスを外します。フィルターお掃除ブラシが出てきました。フィルターとお掃除ブラシに沢山のホコリが付着していますね。

Before

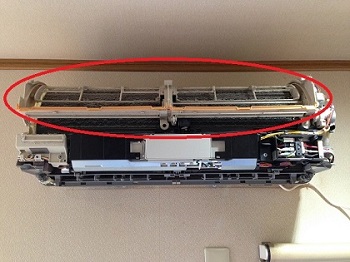

外装パネルを取り外しました。赤い○で囲ってあるのがフィルター自動お掃除ユニットです。これを外さず安価で作業する業者もいるそうです。取り外さないと本体が綺麗にならないのでご注意くださいね。

Before
外装パネル、フィルター、ダストボックス、自動お掃除ユニット、電装部品等、外せるものは分解し、丸裸にしました。やっと熱交換器（取り込んだ空気を冷やしたり暖めたりする重要な箇所）が出てきました。

Before

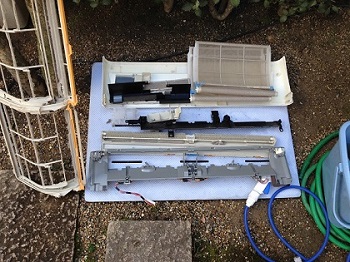

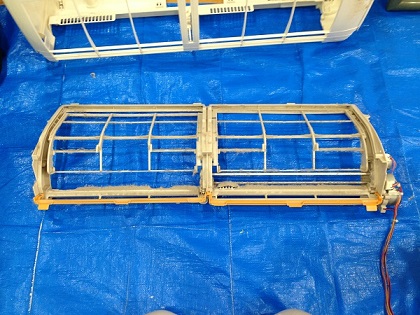

取り外した部品は浴室等をお借りして手作業にて一つ一つ丁寧に除菌洗浄します。お掃除機能付きは部品が多いので、 作業時間が普通のモデルの倍ほど掛かります。

Before

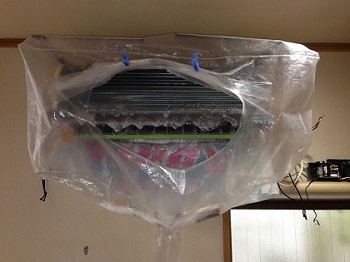

エアコンクリーニング作業風景です。洗浄液が飛び散らないようようにカバーをして高圧洗浄します。

Before
洗浄中に出てくる汚水です。カビで真っ黒の汚水が出てきます。

before

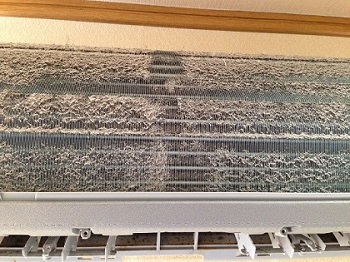

本体の熱交換器の拡大画像です。こちらがクリーニング前。

after

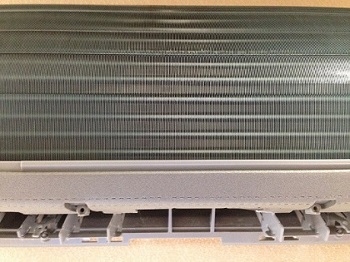

エアコンクリーニング後。熱交換器に付いていたホコリが無くなりましたね。

Before

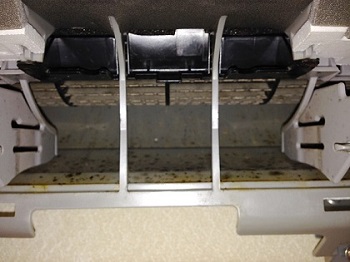

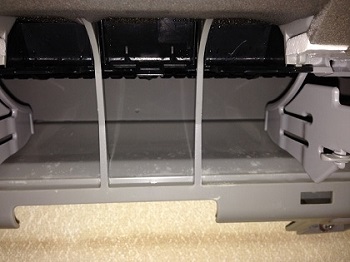

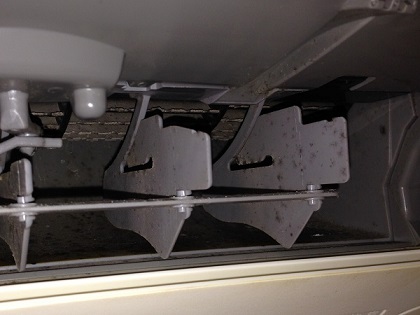

風の吹き出し口、送風ファンが汚れて茶色くなっています。

after
こちらがクリーニング後。送風ファンの元の色は黒でしたね。

before

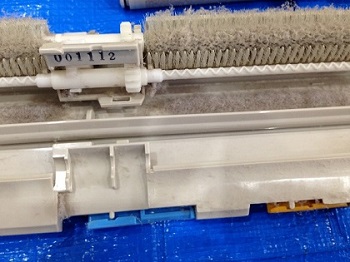

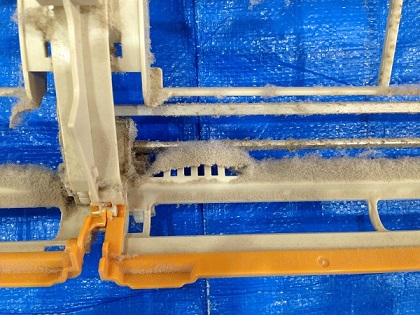

ダストボックスを分解すると沢山のホコリが溜まっています。

after

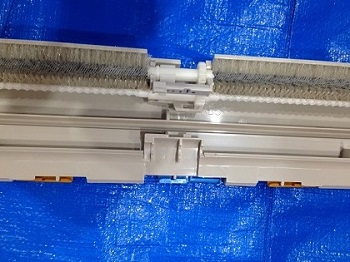

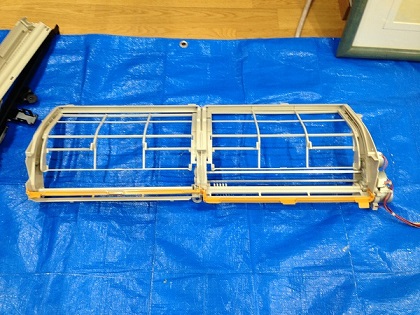

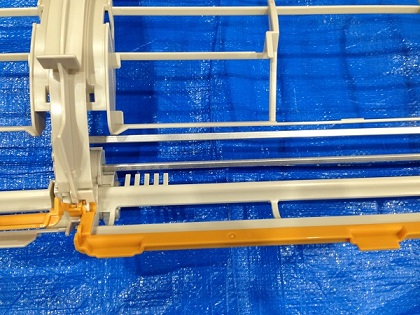

ダストボックスを分解して洗浄しました。

before

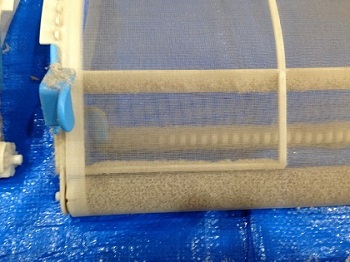

フィルターのクリーニング前。ダイキンはフィルターがロール状になっています。枠にホコリが積もっていますね。フィルターは、ダストボックス取り外し後、オレンジ色のバーを下げると引き出せます。

after

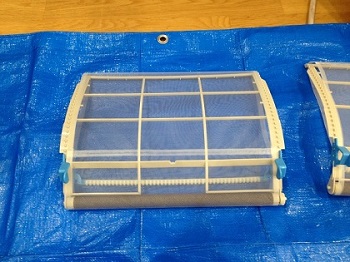

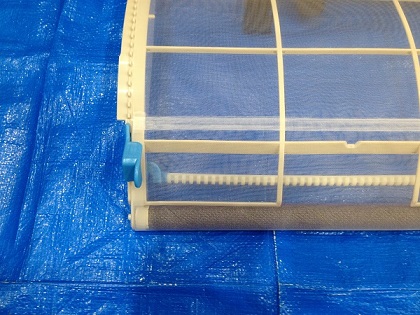

フィルター洗浄後。フィルターは自動お掃除に頼らず、ご自身で掃除しましょうね。

before

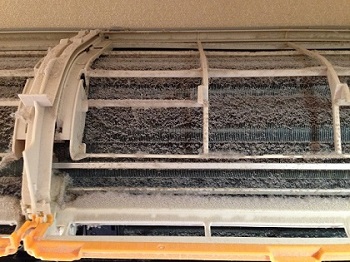

戻りますが比較しやすいように分解前の画像。自動お掃除ユニットとエアコン本体にホコリが沢山付着しています。フィルターが収まっている箇所には沢山の隙間がある為、その隙間からお部屋の空気と一緒に沢山のホコリが侵入します。これだけ溜まっていると喘息が酷くなりそうですね。

after

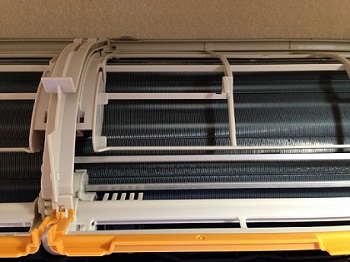

比較しやすいようにクリーニング後に自動お掃除ユニットを取り付けた画像です。熱交換器の詰まりも無くなり、フィルター自動お掃除ユニットの枠も綺麗になりましたね。

after

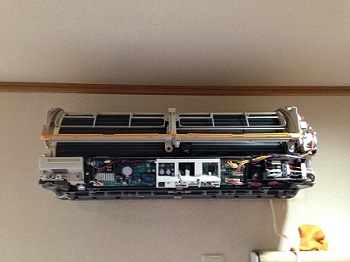

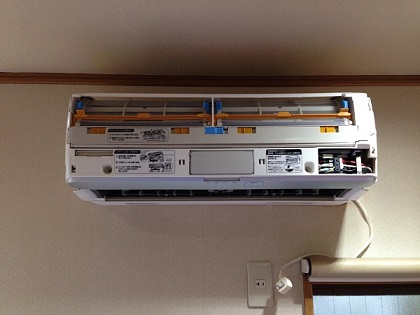

クリーニング後、本体に電装部品、お掃除ユニットを取り付けました。

after
外装パネルを全て取り付け、動作確認をして完了です。
